Los equipos compactos de medición están formados por un transformador de potencial (TP) y un transformador de corriente (TC), integrados dentro del mismo cuerpo de resina epoxy.
Los transformadores de medición de servicio exterior son ideales para su aplicación en puntos de medida para facturación, son ideales para instalarse en espacios compactos.

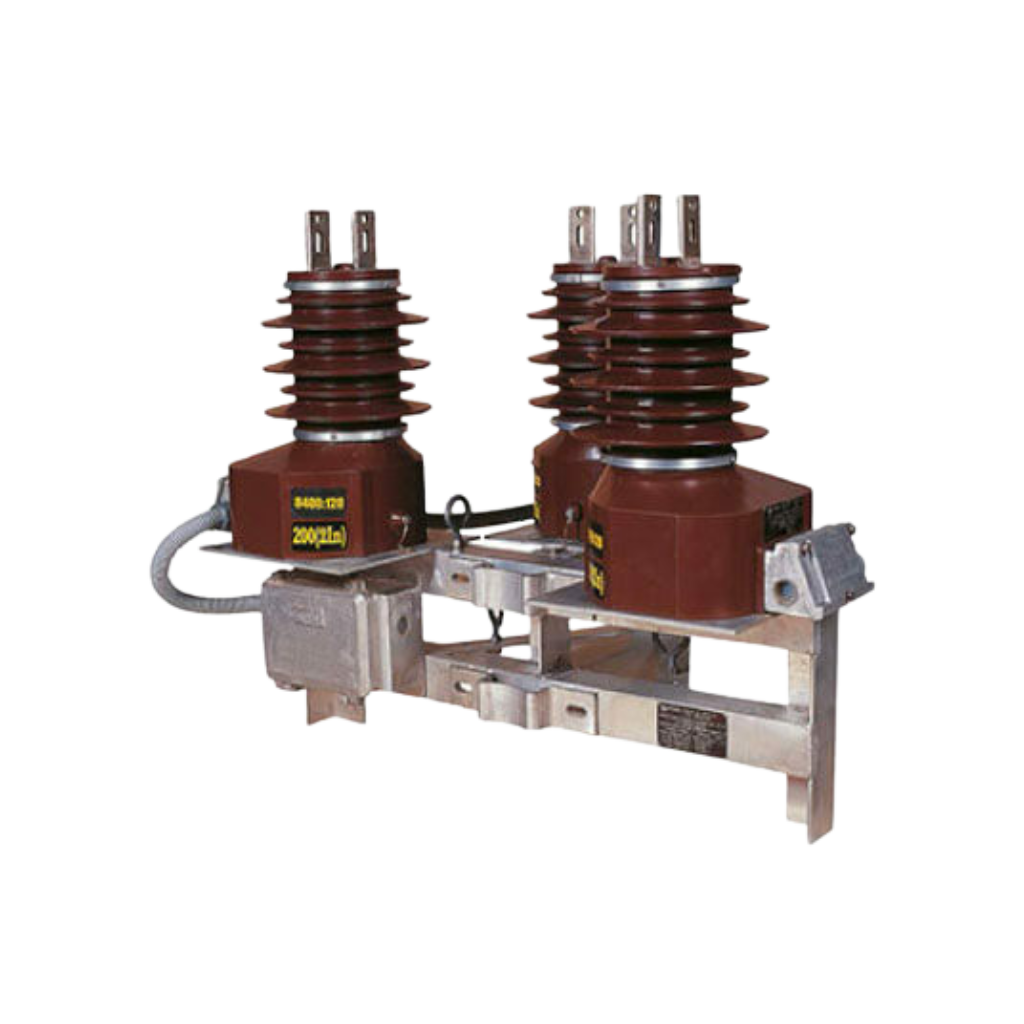

Arteche ofrece equipos compactos de medición trifásicas para instalación en tipo poste y tipo pedestal.
Todo de acuerdo a tu proyecto
Tipo Poste
Usando estos equipos de medición se puede conocer con exactitud el estado de las líneas de media tensión y sus parámetros además de supervisar remotamente el estado de la línea, las fallas existentes con la finalidad de poder mejorar la eficiencia de las redes de media tensión.

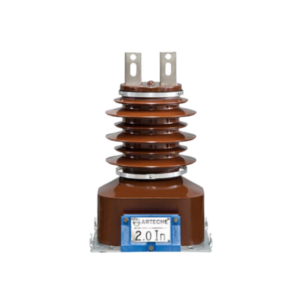

También contamos con equipos de medición en media tensión tipo poste, los cuales se les conoce como TIMs (transformador integrados de medición) los cuales están conformados por un transformador de corriente (TC) y un transformador de tensión (TP) en un solo cuerpo de resina.
El TP se encarga de reducir la tensión primaria de media tensión a un rango de 120v y el TC reduce la corriente primaria en un rango de 200A, 50A, 10A a una corriente de 5amps
Estos equipos se utilizan para aplicaciones de medición y facturación de la energía eléctrica consumida por el usuario; cuentan con una precisión excepcional y una excelente respuesta de frecuencia.
Tipo Pedestal
Los equipos de medición pedestal para media tensión se instalan en las redes subterráneas y su aplicación más común es en Torres de Departamentos u Oficinas, Centros Comerciales, Supermercados y más, normalmente se utilizan como medición testigo ó se instalan en lugares donde no se puede instalar una medición dentro de la subestación.
La medición pedestal o medición testigo las encontramos para clase 15KV – 25kv y 35KV

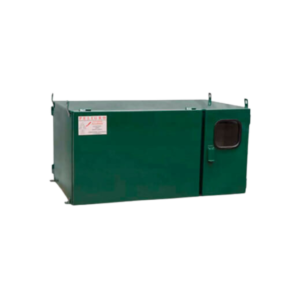

El equipo está conformado de un gabinete de lámina pintado en color verde dividido en dos secciones.
La primera sección es donde se alojan en su interior los TIMS Combinados (TP’s y TC’s) y es donde se lleva acabo la conexión de los cables de media tensión subterráneos hacia el equipo.
La segunda sección es donde se encuentra la base del medidor de 13 terminales donde se coloca el medidor que normalmente es suministrado por CFE o en su defecto suministrado por un tercero; en esta segunda sección del gabinete la puerta cuenta con una mirilla para la fácil visualización de la lectura del medidor sin necesidad de abrirlo.
Asesores en Alta Tecnología es distribuidor de estos equipos en la marca SCHNEIDER ELECTRIC y ARTECHE, ambas marcas que manejamos cumplen con las normas vigentes de CFE y cuentan con su Aviso de Pruebas por parte de LAPEM.
Los transformadores combinados de medición en aislamiento seco están fundidos bajo vacío con resina epoxy que fija, separa y aísla las partes activas del transformador para formar un cuerpo rígido con excelentes propiedades eléctricas, térmicas, mecánicas y son moldeados con un envolvente de resina cicloalifática.
Este aislamiento tiene una gran línea de fuga y muy buena resistencia a la contaminación atmosférica y radiación.
